Cách Đấu Nối Panel Điều Khiển Tủ Điện

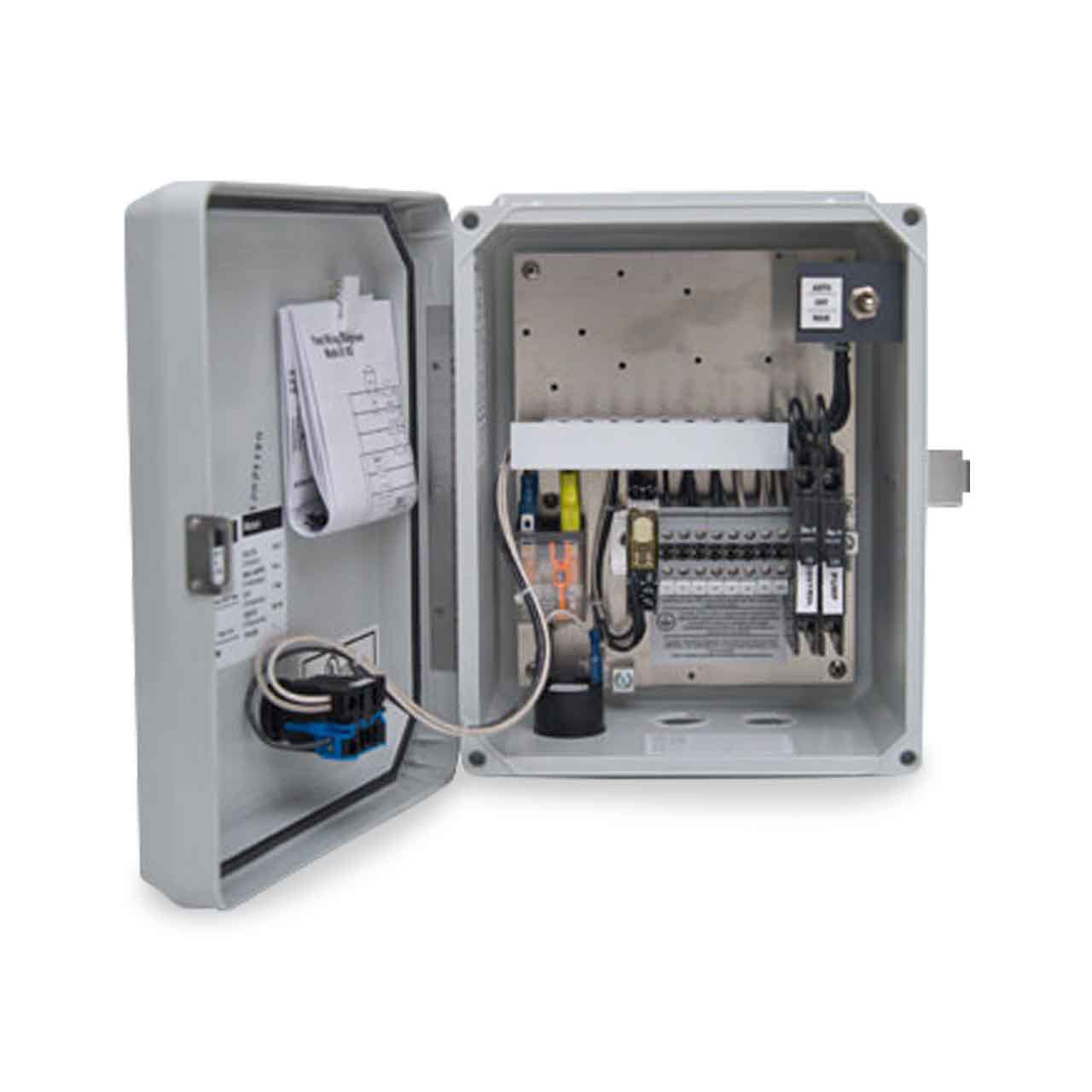

1. Hướng dẫn từng bước chi tiết về cách đấu nối panel điều khiển tủ điện an toàn và hiệu quả cho người mới bắt đầu.

Bạn đang bắt đầu hành trình tìm hiểu về điện công nghiệp và muốn tự tay thực hiện cách đấu nối panel điều khiển tủ điện? Đừng lo lắng! Với hướng dẫn từng bước chi tiết dưới đây, bạn sẽ nắm vững quy trình cơ bản để thực hiện công việc này một cách an toàn và hiệu quả, ngay cả khi bạn là người mới bắt đầu. Việc đấu nối một panel điều khiển đòi hỏi sự tỉ mỉ, hiểu biết về sơ đồ điện và quan trọng nhất là tuân thủ các quy tắc an toàn. Bài viết này sẽ đi sâu vào từng giai đoạn, giúp bạn xây dựng nền tảng vững chắc.

Hiểu Rõ Sơ Đồ Điện và Các Linh Kiện Chính Trước Khi Bắt Tay Vào Đấu Nối

Trước khi có thể thực hiện cách đấu nối panel điều khiển tủ điện một cách chính xác, bước đầu tiên và quan trọng nhất là phải đọc hiểu sơ đồ điện và nhận diện được các linh kiện sẽ được sử dụng. Sơ đồ điện là bản đồ chỉ dẫn chi tiết về cách thức các thiết bị được kết nối với nhau, từ nguồn điện chính đến các thiết bị điều khiển và tải. Nó bao gồm các ký hiệu chuẩn quốc tế cho aptomat (CB), contactor, rơ le nhiệt (thermal relay), rơ le trung gian, nút nhấn, đèn báo, terminal đấu nối, và nhiều loại cảm biến khác.

Việc nắm vững chức năng của từng linh kiện không chỉ giúp bạn đấu nối đúng mà còn giúp bạn dễ dàng hơn trong việc kiểm tra, bảo trì và khắc phục sự cố sau này. Hãy dành thời gian để đối chiếu các ký hiệu trên sơ đồ với các thiết bị vật lý bạn đang có. Đảm bảo rằng bạn biết rõ đâu là cực nguồn, cực tải, tiếp điểm thường đóng (NC), thường mở (NO), và các chân cuộn hút của rơ le, contactor. Đây là nền tảng vững chắc để việc đấu nối tủ điện diễn ra suôn sẻ và an toàn.

Bước 1: Chuẩn Bị Toàn Diện Trước Khi Thực Hiện Cách Đấu Nối Panel Điều Khiển Tủ Điện

Công tác chuẩn bị kỹ lưỡng là chìa khóa để đảm bảo an toàn và hiệu quả cho bất kỳ dự án đấu nối panel điều khiển tủ điện nào. Đừng bao giờ bỏ qua bước này vì nó có thể giúp bạn tránh được rất nhiều rủi ro và sai sót không đáng có.

Kiểm Tra Kỹ Lưỡng Vật Tư và Dụng Cụ Đấu Nối

Trước khi bắt đầu, hãy kiểm tra lại toàn bộ vật tư theo danh sách:

Linh kiện điện: Aptomat, contactor, rơ le, terminal đấu nối, nút nhấn, đèn báo, biến tần (nếu có),… Đảm bảo tất cả các thiết bị đều mới, đúng chủng loại, đúng thông số kỹ thuật (dòng điện, điện áp) và không có dấu hiệu hư hỏng.
Dây dẫn và phụ kiện: Dây điện có tiết diện phù hợp với dòng điện tải, đúng màu sắc quy định (pha, trung tính, tiếp địa). Chuẩn bị đủ đầu cốt (ferrule), ống co nhiệt, ghen luồn dây, dây rút, nhãn dán dây (đánh số).
Dụng cụ: Kìm cắt, kìm tuốt dây, kìm ép cốt, tua vít các loại (dẹt, bake, lục giác), đồng hồ vạn năng, bút thử điện, thước dây. Đảm bảo các dụng cụ này đang trong tình trạng tốt và hoạt động ổn định.

Đảm Bảo Môi Trường Làm Việc An Toàn Tuyệt Đối

An toàn là ưu tiên hàng đầu khi thực hiện cách đấu nối panel điều khiển tủ điện.

Ngắt nguồn điện: Đảm bảo toàn bộ hệ thống điện đã được ngắt hoàn toàn và khóa an toàn (lockout/tagout) để tránh trường hợp cấp điện ngoài ý muốn. Sử dụng bút thử điện hoặc đồng hồ vạn năng để xác nhận không còn điện áp.
Thiết bị bảo hộ cá nhân (PPE): Luôn đeo găng tay cách điện, kính bảo hộ, và quần áo bảo hộ phù hợp.
Khu vực làm việc: Đảm bảo khu vực đấu nối sạch sẽ, khô ráo, đủ ánh sáng. Tránh làm việc trong môi trường ẩm ướt hoặc gần các vật liệu dễ cháy nổ.

Bước 2: Sắp Xếp và Bố Trí Linh Kiện Hợp Lý Trên Panel Điều Khiển Tủ Điện

Một bố cục gọn gàng và khoa học không chỉ làm cho tủ điện trông chuyên nghiệp hơn mà còn giúp việc bảo trì, sửa chữa sau này trở nên dễ dàng hơn rất nhiều. Việc sắp xếp hợp lý cũng góp phần tối ưu hóa không gian và hiệu quả làm mát bên trong tủ.

Định Vị Các Thiết Bị Chính và Phụ Trợ Theo Sơ Đồ Bố Trí

Dựa vào sơ đồ bố trí (layout drawing) đã được thiết kế:

Gắn ray DIN và thanh terminal: Đây là những cấu trúc cơ bản để gắn các thiết bị khác. Đảm bảo chúng được gắn chắc chắn, thẳng hàng.
Lắp đặt các thiết bị lớn: Ưu tiên gắn các thiết bị có kích thước lớn và trọng lượng nặng trước như aptomat tổng, biến tần, contactor. Đặt chúng ở vị trí thuận tiện cho việc đấu nối dây và tản nhiệt.
Phân chia khu vực: Nên phân chia khu vực cho mạch động lực (công suất lớn) và mạch điều khiển (tín hiệu nhỏ) để tránh nhiễu điện từ. Giữ khoảng cách an toàn giữa các thiết bị có khả năng phát nhiệt.
Nút nhấn, đèn báo trên cánh tủ: Xác định vị trí khoan lỗ và lắp đặt các nút nhấn, đèn báo, đồng hồ đo trên cánh tủ theo bản vẽ thiết kế, đảm bảo dễ thao tác và quan sát.

Sử Dụng Kênh Dây (Máng Cáp) Hợp Lý Để Đi Dây Gọn Gàng

Kênh dây hay máng cáp là yếu tố quan trọng giúp cho việc đấu nối panel điều khiển tủ điện trở nên gọn gàng, có tổ chức:

Lắp đặt máng cáp: Gắn máng cáp nhựa (máng xương cá) ở các vị trí chiến lược để dẫn dây giữa các thiết bị. Chọn kích thước máng cáp phù hợp với số lượng dây dẫn.
Phân loại dây: Đi dây động lực và dây điều khiển trong các máng cáp riêng biệt nếu có thể. Điều này giảm thiểu nguy cơ nhiễu và dễ dàng kiểm soát hơn.
Đường đi dây khoa học: Kế hoạch đường đi của dây sao cho ngắn nhất, tránh các góc cua gắt, tránh chồng chéo quá nhiều dây lên nhau. Điều này không chỉ tăng tính thẩm mỹ mà còn giảm thiểu nguy cơ đứt dây, chạm chập.

Bước 3: Thực Hiện Đấu Nối Dây Điện Chính Xác và An Toàn

Đây là phần cốt lõi của cách đấu nối panel điều khiển tủ điện. Sự cẩn thận và tuân thủ nguyên tắc là điều tối quan trọng.

Cắt và Tuốt Dây Theo Kích Thước Tiêu Chuẩn, Sử Dụng Đầu Cốt (Ferrule)

Đo và cắt dây: Đo chiều dài dây cần thiết từ điểm đầu nối này đến điểm đầu nối kia, cộng thêm một chút độ dư để dễ dàng uốn cong và điều chỉnh. Cắt dây bằng kìm cắt chuyên dụng.
Tuốt dây: Sử dụng kìm tuốt dây chuyên dụng để tuốt vỏ bọc cách điện một đoạn vừa đủ, không quá dài gây hở lõi và không quá ngắn gây khó siết chặt. Đảm bảo không làm hỏng các sợi đồng bên trong.
Ép đầu cốt (ferrule): Đối với các loại dây nhiều sợi, việc ép đầu cốt là bắt buộc. Đầu cốt giúp cố định các sợi dây đồng, tăng diện tích tiếp xúc, chống oxy hóa và ngăn chặn hiện tượng lỏng lẻo mối nối do các sợi đồng bị bung ra. Sử dụng kìm ép cốt đúng loại và kích thước.

Đấu Nối Từng Dây Theo Sơ Đồ và Gắn Nhãn Dây

Thực hiện tuần tự: Bắt đầu từ một điểm cố định (ví dụ: nguồn cấp vào aptomat tổng) và đấu nối theo từng nhánh của sơ đồ. Tuyệt đối không đấu nối ngẫu nhiên.
Siết chặt các mối nối: Đảm bảo tất cả các ốc vít terminal được siết chặt vừa đủ lực. Sử dụng tua vít cách điện. Một mối nối lỏng lẻo có thể gây ra hiện tượng đánh lửa, phát nhiệt và hỏng hóc thiết bị. Ngược lại, siết quá chặt có thể làm hỏng ren hoặc biến dạng dây.
Gắn nhãn (đánh số) dây: Đây là bước cực kỳ quan trọng cho việc bảo trì và khắc phục sự cố sau này. Sử dụng các số hoặc ký tự theo sơ đồ điện và gắn nhãn rõ ràng vào cả hai đầu của mỗi sợi dây.
Phân biệt màu dây: Luôn tuân thủ quy định về màu sắc dây dẫn (ví dụ: dây pha thường là đỏ, vàng, xanh dương; dây trung tính là xanh đen; dây tiếp địa là xanh lá sọc vàng) để dễ dàng nhận biết và đảm bảo an toàn.

Kiểm Tra Lại Toàn Bộ Mối Nối Sau Khi Hoàn Tất

Sau khi hoàn thành cách đấu nối panel điều khiển tủ điện, hãy dành thời gian để rà soát lại toàn bộ công việc:

Kiểm tra bằng mắt thường: Đảm bảo không có dây nào bị lỏng, tuột ra khỏi terminal, hoặc bị đấu nhầm vị trí. Kiểm tra xem các mối nối có được siết chặt và các đầu cốt có được ép đúng kỹ thuật không.
Kiểm tra độ chắc chắn: Dùng tay kéo nhẹ từng sợi dây ở các terminal để đảm bảo chúng không bị tuột.

Bước 4: Kiểm Tra Chức Năng và Vận Hành Thử Nghiệm An Toàn

Trước khi đưa tủ điện vào vận hành thực tế, việc kiểm tra và thử nghiệm là bắt buộc để đảm bảo an toàn và tính năng hoạt động chính xác.

Đo Thông Mạch và Kiểm Tra Cách Điện Để Đảm Bảo An Toàn

Kiểm tra thông mạch: Sử dụng đồng hồ vạn năng ở chế độ đo thông mạch (Continuity Test) để kiểm tra từng mạch điều khiển và động lực. Đảm bảo không có dây nào bị đứt hoặc đấu sai gây hở mạch.
Kiểm tra ngắn mạch/chạm đất: Kiểm tra giữa các pha với nhau, giữa pha và trung tính, giữa pha và vỏ tủ/đất. Đảm bảo không có hiện tượng ngắn mạch hoặc chạm đất. Đây là bước cực kỳ quan trọng để tránh các sự cố điện nguy hiểm khi cấp nguồn.
Đo điện trở cách điện (Megger test): Nếu có điều kiện, sử dụng đồng hồ đo Megger để kiểm tra điện trở cách điện của toàn bộ hệ thống dây dẫn và thiết bị. Điều này giúp phát hiện các điểm cách điện kém có thể gây rò rỉ điện.

Cấp Nguồn và Thử Nghiệm Từng Chức Năng Của Panel Điều Khiển

Sau khi đã hoàn tất các bước kiểm tra an toàn và không phát hiện lỗi, bạn có thể tiến hành cấp nguồn và thử nghiệm chức năng:

Cấp nguồn từ từ: Bật aptomat tổng (MCCB/MCB) để cấp nguồn vào tủ điện. Quan sát các đèn báo nguồn hoặc màn hình hiển thị (nếu có) để xác nhận nguồn điện đã vào.
Thử nghiệm từng chức năng: Vận hành từng nút nhấn, công tắc, điều khiển biến tần, rơ le, contactor theo sơ đồ điều khiển. Quan sát các đèn báo trạng thái, nghe tiếng đóng/ngắt của contactor để xác nhận mọi thứ hoạt động đúng như thiết kế.
Kiểm tra tải: Nếu có thể, thử nghiệm với tải thật hoặc tải giả để đảm bảo hệ thống chịu tải tốt và phản ứng đúng như mong đợi trong các điều kiện vận hành khác nhau.
Ghi nhận và điều chỉnh: Nếu phát hiện bất kỳ lỗi hoặc sự cố nào, hãy ghi nhận lại và tiến hành ngắt nguồn để điều chỉnh, khắc phục theo sơ đồ.

Việc nắm vững cách đấu nối panel điều khiển tủ điện là một kỹ năng giá trị. Bằng cách tuân thủ từng bước hướng dẫn chi tiết này, từ việc chuẩn bị kỹ lưỡng đến việc kiểm tra chức năng cuối cùng, bạn không chỉ đảm bảo an toàn cho bản thân và thiết bị mà còn xây dựng được một hệ thống điều khiển hoạt động hiệu quả và bền bỉ. Hãy luôn nhớ rằng sự cẩn thận và tỉ mỉ là yếu tố then chốt dẫn đến thành công.

2. Chuẩn bị dụng cụ và tuân thủ quy tắc an toàn khi thực hiện cách đấu nối panel điều khiển tủ điện đúng kỹ thuật.

Việc thực hiện cách đấu nối panel điều khiển tủ điện đòi hỏi sự cẩn trọng và kỹ năng nhất định. Tuy nhiên, trước khi bắt tay vào công việc, điều quan trọng nhất chính là chuẩn bị đầy đủ dụng cụ cần thiết và nắm vững các quy tắc an toàn. Đây không chỉ là yếu tố quyết định chất lượng của mối nối mà còn đảm bảo an toàn tuyệt đối cho người thực hiện, tránh những rủi ro đáng tiếc do điện gây ra. Một sự chuẩn bị kỹ lưỡng sẽ giúp bạn tự tin hơn và hạn chế tối đa sai sót trong quá trình đấu nối.

Chuẩn Bị Dụng Cụ Thiết Yếu Cho Cách Đấu Nối Panel Điều Khiển Tủ Điện

Để quá trình cách đấu nối panel điều khiển tủ điện diễn ra thuận lợi và chính xác, việc trang bị đầy đủ các dụng cụ chuyên dụng là điều không thể thiếu. Mỗi dụng cụ đều có vai trò riêng biệt, hỗ trợ bạn thực hiện các thao tác từ đơn giản đến phức tạp.

Kìm cắt và kìm tuốt dây điện: Đây là hai dụng cụ cơ bản để cắt bỏ phần dây thừa và tuốt lớp vỏ cách điện, để lộ phần lõi đồng sẵn sàng cho việc đấu nối. Hãy đảm bảo kìm sắc bén để tránh làm hỏng lõi dây.
Kìm bấm cos (cosse): Dụng cụ này dùng để bấm chặt đầu cos vào lõi dây, tạo ra một kết nối chắc chắn và an toàn hơn khi gắn vào các thiết bị. Chọn loại kìm bấm cos phù hợp với kích thước cos và tiết diện dây.
Tua vít các loại (dẹt, bake): Cần có nhiều kích cỡ khác nhau để vặn hoặc tháo các ốc vít trên terminal, cầu đấu hoặc các thiết bị điều khiển. Ưu tiên loại tua vít có cán cách điện để tăng cường an toàn.
Dao dọc giấy hoặc dao chuyên dụng: Dùng để tách vỏ bọc bên ngoài của các bó dây lớn hoặc các loại cáp điện cứng. Sử dụng cẩn thận để tránh làm đứt lõi dây bên trong.
Đồng hồ vạn năng (Multimeter): Là thiết bị đo điện đa năng không thể thiếu. Nó giúp kiểm tra điện áp, dòng điện, điện trở, và đặc biệt quan trọng là kiểm tra thông mạch và xác định dây có điện hay không trước khi làm việc.
Bút thử điện: Dụng cụ đơn giản nhưng cực kỳ hữu ích để nhanh chóng kiểm tra xem một đường dây hay thiết bị có đang có điện hay không.
Găng tay cách điện và kính bảo hộ: Hai vật dụng bảo hộ cá nhân (PPE) này là bắt buộc để bảo vệ tay khỏi điện giật và mắt khỏi tia lửa điện hoặc mảnh vụn.
Thước dây hoặc dụng cụ đo đạc khác: Đảm bảo các đoạn dây được cắt đúng chiều dài cần thiết, giúp sắp xếp tủ điện gọn gàng và chuyên nghiệp.

Luôn kiểm tra tình trạng của dụng cụ trước khi sử dụng để đảm bảo chúng hoạt động tốt và không bị hư hỏng, đặc biệt là các dụng cụ có khả năng cách điện.

Các Quy Tắc An Toàn Bắt Buộc Khi Thực Hiện Cách Đấu Nối Panel Điều Khiển Tủ Điện

An toàn là ưu tiên hàng đầu khi làm việc với điện. Tuân thủ các quy tắc dưới đây không chỉ bảo vệ bạn mà còn đảm bảo hệ thống điện hoạt động ổn định sau khi hoàn thành cách đấu nối panel điều khiển tủ điện.

Ngắt Nguồn Điện Hoàn Toàn và Xác Nhận

Đây là quy tắc vàng không thể bỏ qua. Trước khi chạm vào bất kỳ thành phần nào bên trong tủ điện, hãy đảm bảo rằng toàn bộ nguồn điện cấp cho tủ đã được ngắt hoàn toàn. Sử dụng thiết bị khóa an toàn (Lockout/Tagout – LOTO) để ngăn người khác vô tình bật lại nguồn điện. Sau đó, dùng đồng hồ vạn năng hoặc bút thử điện để kiểm tra kỹ lưỡng từng điểm bạn sẽ làm việc, xác nhận rằng không còn điện áp tồn tại.

Sử Dụng Thiết Bị Bảo Hộ Cá Nhân (PPE) Phù Hợp

Luôn trang bị đầy đủ PPE bao gồm găng tay cách điện, kính bảo hộ và giày bảo hộ có đế cách điện. Quần áo bảo hộ lao động phải gọn gàng, không rườm rà, và được làm từ vật liệu không dễ cháy. Việc này sẽ giúp giảm thiểu rủi ro bị điện giật, bỏng do hồ quang điện hoặc tổn thương mắt.

Kiểm Tra Môi Trường Làm Việc

Đảm bảo khu vực làm việc khô ráo, sạch sẽ và có đủ ánh sáng. Tránh làm việc trong môi trường ẩm ướt, gần các vật liệu dễ cháy nổ hoặc nơi có hóa chất. Chuẩn bị sẵn bình chữa cháy gần khu vực làm việc để phòng trường hợp xảy ra sự cố cháy nổ liên quan đến điện.

Hiểu Rõ Sơ Đồ Điện và Các Tiêu Chuẩn Kỹ Thuật

Không bao giờ thực hiện đấu nối khi bạn chưa hiểu rõ sơ đồ điện của tủ điều khiển. Mỗi dây dẫn, mỗi thiết bị đều có vị trí và chức năng cụ thể. Việc đọc hiểu sơ đồ giúp bạn đấu nối chính xác, tránh sai sót gây hư hỏng thiết bị hoặc nguy hiểm. Đồng thời, tuân thủ các tiêu chuẩn kỹ thuật điện hiện hành (ví dụ: TCVN, IEC) để đảm bảo hệ thống vận hành đúng quy định và an toàn.

Làm Việc Theo Nhóm và Chuẩn Bị Sơ Cứu

Nếu có thể, hãy làm việc theo nhóm, ít nhất là hai người. Người đi cùng có thể hỗ trợ, giám sát và kịp thời ứng phó trong trường hợp xảy ra sự cố. Ngoài ra, cần nắm vững các kiến thức cơ bản về sơ cứu người bị điện giật và đảm bảo có hộp cứu thương trong tầm với.

Kiểm Tra Kỹ Lưỡng Sau Khi Đấu Nối

Sau khi hoàn tất cách đấu nối panel điều khiển tủ điện, đừng vội cấp điện ngay. Hãy kiểm tra lại toàn bộ các mối nối, đảm bảo chúng chắc chắn, không bị lỏng lẻo hoặc hở điện. Kiểm tra thông mạch và cách điện giữa các dây dẫn và giữa dây dẫn với vỏ tủ để phát hiện sớm các lỗi tiềm ẩn. Chỉ khi mọi thứ đã được kiểm tra kỹ lưỡng và an toàn, bạn mới nên cấp nguồn điện trở lại.

Việc chuẩn bị dụng cụ và tuân thủ nghiêm ngặt các quy tắc an toàn không chỉ là nền tảng để thực hiện thành công cách đấu nối panel điều khiển tủ điện mà còn là trách nhiệm của mỗi người thợ điện. Hãy luôn đặt an toàn lên hàng đầu để bảo vệ bản thân và những người xung quanh.

3. Tránh những lỗi thường gặp và khắc phục sự cố hiệu quả trong quá trình cách đấu nối panel điều khiển tủ điện.

Trong mọi công việc kỹ thuật, đặc biệt là liên quan đến điện, việc mắc lỗi là điều khó tránh khỏi, và quá trình cách đấu nối panel điều khiển tủ điện cũng không phải ngoại lệ. Những sai sót dù nhỏ cũng có thể dẫn đến hậu quả nghiêm trọng như hỏng hóc thiết bị, nguy hiểm cho người vận hành, hoặc làm gián đoạn toàn bộ hệ thống sản xuất. Để đảm bảo an toàn, hiệu quả và tuổi thọ cho tủ điện, việc nắm vững các lỗi thường gặp và biết cách khắc phục sự cố một cách bài bản là cực kỳ quan trọng.

Những lỗi thường gặp khi thực hiện cách đấu nối panel điều khiển tủ điện

Khi tiến hành cách đấu nối panel điều khiển tủ điện, có một số sai sót phổ biến mà ngay cả những kỹ thuật viên có kinh nghiệm cũng đôi khi mắc phải. Nhận diện được chúng sẽ giúp bạn chủ động phòng tránh.

1. Sai sót trong việc đọc và hiểu sơ đồ điện

Đây là một trong những nguyên nhân gốc rễ gây ra nhiều lỗi khác. Việc hiểu sai ký hiệu, không nắm rõ nguyên lý hoạt động của mạch điện hoặc đấu nối không theo đúng trình tự trên sơ đồ có thể dẫn đến việc mạch không hoạt động, hoạt động sai chức năng hoặc thậm chí gây ra đoản mạch.

2. Đấu nối lỏng lẻo hoặc sai cực tính

Các mối nối không được siết chặt là nguyên nhân hàng đầu gây ra sụt áp, phát nhiệt tại điểm tiếp xúc, và có thể dẫn đến chập cháy. Tương tự, việc đấu nối sai cực tính (ví dụ: cấp nguồn DC ngược chiều) sẽ khiến thiết bị không hoạt động hoặc bị hỏng ngay lập tức.

3. Sử dụng sai loại dây dẫn hoặc thiết bị bảo vệ

Mỗi loại tải và dòng điện yêu cầu một tiết diện dây dẫn và thiết bị bảo vệ (như cầu chì, aptomat) phù hợp. Sử dụng dây quá nhỏ hoặc thiết bị bảo vệ không đúng định mức sẽ gây quá tải, đứt dây hoặc không bảo vệ được mạch khi có sự cố, tiềm ẩn nguy cơ cháy nổ.

4. Không tuân thủ tiêu chuẩn màu sắc dây điện

Mặc dù không trực tiếp gây lỗi hoạt động, việc không tuân thủ quy ước màu dây (ví dụ: dây pha màu đỏ, dây trung tính màu xanh, dây tiếp địa màu vàng sọc xanh) sẽ gây khó khăn rất lớn trong việc bảo trì, sửa chữa và khắc phục sự cố về sau, tăng nguy cơ nhầm lẫn cho người vận hành khác.

5. Thiếu nhãn mác hoặc nhãn mác không rõ ràng

Một panel điều khiển tủ điện chuyên nghiệp luôn có hệ thống nhãn mác rõ ràng cho từng dây dẫn, thiết bị và cầu đấu. Thiếu nhãn mác hoặc nhãn mác không chính xác sẽ biến quá trình tìm lỗi trở thành một “cuộc săn tìm kho báu” đầy tốn kém thời gian và công sức.

Nguyên nhân gây ra lỗi và cách phòng ngừa hiệu quả

Phần lớn các lỗi trong quá trình cách đấu nối panel điều khiển tủ điện đều xuất phát từ một số nguyên nhân chung và có thể được phòng ngừa bằng các biện pháp chủ động.

1. Thiếu kinh nghiệm và kiến thức

Đây là nguyên nhân chính cho người mới bắt đầu.

Cách phòng ngừa: Luôn học hỏi, trau dồi kiến thức qua tài liệu, khóa học và sự hướng dẫn của người có kinh nghiệm. Bắt đầu với các dự án nhỏ, đơn giản để tích lũy kinh nghiệm.

2. Vội vàng và áp lực thời gian

Khi bị thúc ép về thời gian, con người dễ mắc sai lầm hơn.

Cách phòng ngừa: Lập kế hoạch chi tiết, phân bổ thời gian hợp lý và không ngại dành thêm thời gian cho các bước kiểm tra cuối cùng. Ưu tiên chất lượng hơn tốc độ.

3. Thiếu công cụ chuyên dụng

Sử dụng công cụ không phù hợp có thể làm hỏng thiết bị, gây ra mối nối kém chất lượng.

Cách phòng ngừa: Trang bị đầy đủ các dụng cụ cần thiết như kìm tuốt dây, kìm bấm cos, tô vít lực, đồng hồ vạn năng chất lượng tốt.

Các bước khắc phục sự cố hiệu quả trong quá trình cách đấu nối panel điều khiển tủ điện

Khi sự cố xảy ra sau khi cách đấu nối panel điều khiển tủ điện, việc khắc phục cần được thực hiện một cách có hệ thống để nhanh chóng tìm ra nguyên nhân và giải quyết vấn đề.

1. Ngừng cấp điện và đảm bảo an toàn

Trước khi chạm vào bất kỳ thành phần nào của tủ điện, luôn đảm bảo đã ngắt nguồn điện chính và kiểm tra bằng đồng hồ vạn năng để xác nhận không còn điện áp. Đây là nguyên tắc vàng để bảo vệ bản thân.

2. Kiểm tra trực quan toàn bộ hệ thống

Bắt đầu bằng cách quan sát kỹ lưỡng toàn bộ panel. Tìm kiếm các dấu hiệu bất thường như dây bị cháy, mối nối lỏng lẻo, thiết bị có mùi khét, aptomat bị ngắt hoặc cầu chì bị cháy. Đôi khi, lỗi hiển hiện ngay trước mắt.

3. Đối chiếu với sơ đồ điện thực tế

Đây là bước cực kỳ quan trọng. So sánh từng mối nối, từng đường dây thực tế với sơ đồ điện ban đầu. Đảm bảo rằng tất cả các thành phần được đấu nối đúng vị trí và theo đúng trình tự. Hãy chú ý đến cực tính và các điểm đấu nối nguồn/tải.

4. Sử dụng đồng hồ vạn năng để kiểm tra

Đồng hồ vạn năng là công cụ không thể thiếu trong khắc phục sự cố điện.

Kiểm tra thông mạch (Continuity): Dùng chức năng kiểm tra thông mạch để xác định xem dây dẫn có bị đứt hoặc chạm chập không. Đây là cách nhanh chóng để kiểm tra đường đi của dòng điện.
Kiểm tra điện áp (Voltage): Đo điện áp tại các điểm khác nhau trong mạch để đảm bảo nguồn điện được cấp đúng và không có sự sụt áp bất thường. Kiểm tra điện áp đầu vào và đầu ra của các thiết bị.
Kiểm tra điện trở (Resistance): Đo điện trở của cuộn dây rơ le, motor hoặc các cảm biến để phát hiện hỏng hóc bên trong thiết bị.

5. Cô lập lỗi bằng phương pháp loại trừ

Nếu hệ thống lớn, hãy chia nhỏ thành các phần và kiểm tra từng phần một. Ngắt kết nối các mạch phụ và cấp điện cho mạch chính, sau đó dần dần kết nối lại từng phần cho đến khi tìm thấy phần gây ra sự cố. Phương pháp này giúp khoanh vùng vấn đề hiệu quả.

6. Ghi chép và học hỏi từ sự cố

Mỗi sự cố là một bài học kinh nghiệm quý giá. Hãy ghi lại chi tiết lỗi phát sinh, nguyên nhân và cách khắc phục. Điều này không chỉ giúp bạn tránh lặp lại lỗi trong tương lai mà còn xây dựng một cơ sở dữ liệu hữu ích cho việc bảo trì và sửa chữa sau này.

Thực hiện cách đấu nối panel điều khiển tủ điện đòi hỏi sự tỉ mỉ, kiên nhẫn và kiến thức vững chắc. Bằng cách chủ động phòng ngừa các lỗi thường gặp và áp dụng quy trình khắc phục sự cố có hệ thống, bạn sẽ đảm bảo rằng hệ thống tủ điện của mình hoạt động ổn định, an toàn và bền bỉ theo thời gian.

4. Tối ưu hóa hệ thống với các mẹo và thủ thuật chuyên nghiệp cho cách đấu nối panel điều khiển tủ điện chuẩn công nghiệp.

Việc đấu nối panel điều khiển tủ điện không chỉ dừng lại ở việc làm cho hệ thống hoạt động, mà còn cần phải đạt đến mức độ tối ưu hóa để đảm bảo hiệu suất cao nhất, độ bền bỉ, dễ dàng bảo trì và khả năng mở rộng trong môi trường công nghiệp khắc nghiệt. Phần này sẽ đi sâu vào các mẹo và thủ thuật chuyên nghiệp giúp bạn nâng tầm kỹ năng đấu nối, biến một tủ điện thông thường thành một hệ thống chuẩn công nghiệp, hoạt động ổn định và tin cậy theo thời gian.

Quy hoạch và Bố trí Khoa học – Nền tảng của sự tối ưu

Trước khi bắt tay vào bất kỳ công việc đấu nối nào, việc quy hoạch và bố trí khoa học là bước tối quan trọng để tối ưu hóa hệ thống. Đối với cách đấu nối panel điều khiển tủ điện chuẩn công nghiệp, việc này bao gồm:

Thiết kế trên phần mềm chuyên dụng:

Sử dụng các phần mềm CAD hoặc EPLAN để thiết kế sơ đồ bố trí tổng thể của panel. Điều này giúp xác định vị trí tối ưu cho từng linh kiện, đường đi của dây dẫn, và khoảng cách cần thiết cho việc tản nhiệt và bảo trì. Một bản thiết kế chi tiết sẽ giảm thiểu sai sót, tiết kiệm thời gian và vật liệu.

Bố trí linh kiện hợp lý:

Sắp xếp các thiết bị theo nhóm chức năng (ví dụ: nguồn, điều khiển, bảo vệ). Đảm bảo các linh kiện sinh nhiệt được đặt cách xa nhau hoặc có không gian thông thoáng để tản nhiệt hiệu quả. Đặt các thiết bị thường xuyên thao tác hoặc cần truy cập để bảo trì ở vị trí dễ tiếp cận. Điều này không chỉ giúp tối ưu hóa không gian mà còn nâng cao hiệu quả vận hành và bảo trì.

Quản lý dây dẫn và cáp:

Sử dụng máng cáp, ống ruột gà, hoặc kẹp cáp để định tuyến dây dẫn một cách gọn gàng, có tổ chức. Phân tách các loại tín hiệu (ví dụ: tín hiệu analog, digital, nguồn AC, DC) để tránh nhiễu chéo. Luôn để một khoảng dự phòng nhỏ cho chiều dài dây để có thể điều chỉnh hoặc thay thế khi cần, nhưng tránh để dây quá dài gây lãng phí và khó quản lý.

Tiêu chuẩn hóa và Ghi nhãn Rõ ràng – Chìa khóa cho bảo trì dễ dàng

Một hệ thống tối ưu không chỉ hoạt động tốt mà còn phải dễ dàng hiểu và bảo trì. Tiêu chuẩn hóa và ghi nhãn là yếu tố then chốt:

Tuân thủ tiêu chuẩn công nghiệp:

Áp dụng các tiêu chuẩn quốc tế như IEC 60204, UL 508A hoặc các tiêu chuẩn địa phương liên quan đến cách đấu nối panel điều khiển tủ điện. Việc này đảm bảo tính tương thích, an toàn và dễ dàng được chấp nhận bởi các cơ quan kiểm định.

Hệ thống ghi nhãn toàn diện:

Ghi nhãn rõ ràng cho từng dây dẫn (số dây), đầu nối (terminal block), thiết bị (công tắc, rơ le, cầu chì, MCB, PLC) và các nhóm chức năng. Sử dụng máy in nhãn chuyên dụng cho tủ điện để đảm bảo độ bền của nhãn theo thời gian. Một hệ thống nhãn khoa học giúp kỹ thuật viên nhanh chóng xác định vị trí và chức năng của từng thành phần, giảm thiểu thời gian tìm lỗi và sửa chữa.

Màu sắc dây dẫn chuẩn hóa:

Áp dụng mã màu dây dẫn theo tiêu chuẩn (ví dụ: đỏ cho pha, đen cho trung tính, xanh lá/vàng cho tiếp địa trong AC; xanh dương cho DC-, đỏ cho DC+). Điều này giúp phân biệt các loại mạch điện và điện áp khác nhau một cách trực quan, tăng cường an toàn khi làm việc.

Lựa chọn Vật liệu và Kỹ thuật Đấu nối Cao cấp – Nâng cao độ tin cậy

Chất lượng vật liệu và kỹ thuật đấu nối trực tiếp ảnh hưởng đến độ bền và độ tin cậy của hệ thống:

Chọn dây dẫn chất lượng cao:

Sử dụng dây dẫn có lõi đồng tinh khiết, tiết diện đúng chuẩn và lớp cách điện chịu nhiệt, chịu mài mòn tốt. Đối với các ứng dụng công nghiệp, dây dẫn dẻo (fine-stranded) thường được ưu tiên hơn vì dễ uốn cong và có khả năng chịu rung động tốt hơn.

Sử dụng đầu cos (ferrules) và kìm bấm cos chuyên dụng:

Luôn bấm đầu cos cho các dây dẫn trước khi kết nối vào terminal block. Việc này đảm bảo kết nối chắc chắn, tăng diện tích tiếp xúc, giảm nguy cơ phát sinh nhiệt và lỏng lẻo mối nối. Kìm bấm cos chuyên dụng đảm bảo lực bấm đồng đều và chuẩn xác.

Terminal block chất lượng cao:

Chọn các loại terminal block có cơ cấu kẹp dây chắc chắn (ví dụ: kẹp lò xo thay vì vít thông thường), có khả năng chịu dòng và điện áp phù hợp. Sử dụng các loại terminal có chức năng đặc biệt như terminal có cầu chì, terminal cách ly, hoặc terminal phân phối để tối ưu hóa không gian và chức năng.

Kiểm tra và Bảo trì Định kỳ – Duy trì hiệu suất dài lâu

Một hệ thống tối ưu cần được kiểm tra và bảo trì đúng cách để duy trì hiệu suất:

Thử nghiệm toàn diện sau đấu nối:

Thực hiện các bài kiểm tra liên tục (continuity test), kiểm tra cách điện (insulation test), kiểm tra chức năng (functional test) cho từng mạch và toàn bộ hệ thống. Đảm bảo mọi kết nối đều chính xác và an toàn trước khi cấp điện.

Xây dựng kế hoạch bảo trì:

Lên lịch bảo trì định kỳ để kiểm tra các mối nối có bị lỏng không, dây dẫn có bị ăn mòn hay không, các thiết bị có hoạt động ổn định không. Việc này giúp phát hiện sớm các vấn đề tiềm ẩn và khắc phục trước khi chúng gây ra sự cố lớn. Ghi lại nhật ký bảo trì để theo dõi lịch sử hoạt động và sửa chữa của tủ điện.

Áp dụng những mẹo và thủ thuật chuyên nghiệp này trong quá trình cách đấu nối panel điều khiển tủ điện không chỉ giúp bạn xây dựng một hệ thống hoạt động hiệu quả mà còn đảm bảo an toàn, dễ bảo trì và bền vững theo thời gian, đáp ứng mọi yêu cầu khắt khe của môi trường công nghiệp hiện đại.

5. Tìm hiểu các linh kiện và đọc sơ đồ điện để thực hiện cách đấu nối panel điều khiển tủ điện một cách chính xác.

Để thực hiện cách đấu nối panel điều khiển tủ điện một cách chuẩn xác và an toàn, việc đầu tiên và quan trọng nhất không phải là cầm kìm hay tua vít, mà là trang bị cho mình kiến thức vững vàng về các linh kiện điện và khả năng đọc hiểu sơ đồ điện. Đây chính là nền tảng giúp bạn hình dung toàn bộ hệ thống, từ đó thực hiện các bước đấu nối một cách tự tin và không mắc lỗi. Một sự hiểu biết sâu sắc về từng thành phần và cách chúng tương tác trong sơ đồ sẽ là kim chỉ nam cho mọi thao tác của bạn.

Nắm vững các linh kiện chính trong panel điều khiển tủ điện

Panel điều khiển tủ điện bao gồm rất nhiều loại linh kiện khác nhau, mỗi loại đảm nhiệm một chức năng riêng biệt. Việc nhận diện đúng, hiểu rõ nguyên lý hoạt động và thông số kỹ thuật của từng linh kiện là điều kiện tiên quyết để thực hiện cách đấu nối panel điều khiển tủ điện đúng chuẩn. Dưới đây là một số linh kiện phổ biến mà bạn cần làm quen:

Aptomat (MCB/MCCB): Thiết bị bảo vệ mạch điện khỏi quá tải và ngắn mạch. Bạn cần biết cách nhận diện dòng định mức, số cực và khả năng cắt của aptomat.
Contactor: Thiết bị dùng để đóng cắt mạch điện động lực (ví dụ: cấp điện cho động cơ). Cần phân biệt cuộn hút (coil) và các tiếp điểm chính (power contacts), tiếp điểm phụ (auxiliary contacts).
Rơ le (Relay): Thiết bị chuyển mạch điện nhỏ, thường dùng trong mạch điều khiển. Có nhiều loại như relay trung gian, relay thời gian (timer relay), relay nhiệt (thermal overload relay) để bảo vệ động cơ.
Bộ điều khiển lập trình (PLC): “Não bộ” của tủ điện tự động, nhận tín hiệu đầu vào và xuất tín hiệu điều khiển. Hiểu cách các cổng I/O (Input/Output) được đấu nối là rất quan trọng.
Cầu đấu (Terminal Block): Điểm trung gian để đấu nối và phân phối dây điện. Cần biết cách sắp xếp và đánh số cầu đấu để quản lý dây hiệu quả.
Nút nhấn, đèn báo, công tắc chuyển mạch: Các thiết bị điều khiển và hiển thị trạng thái từ mặt ngoài tủ.
Biến tần (VFD), Bộ nguồn (Power Supply): Các thiết bị chuyên dụng cung cấp nguồn hoặc điều khiển tốc độ động cơ.

Mỗi linh kiện đều có ký hiệu, thông số và vị trí đấu nối riêng. Việc đọc nhãn mác, thông số kỹ thuật (dòng điện, điện áp, công suất) trên từng thiết bị sẽ giúp bạn xác định đúng loại và phù hợp với yêu cầu của sơ đồ.

Kỹ năng đọc và hiểu sơ đồ điện tủ điện

Sơ đồ điện là “ngôn ngữ” của các kỹ sư điện, là bản đồ chỉ dẫn chi tiết cho quá trình cách đấu nối panel điều khiển tủ điện. Có thể có nhiều loại sơ đồ, nhưng hai loại chính mà bạn sẽ thường xuyên gặp là sơ đồ nguyên lý và sơ đồ đấu nối (sơ đồ bố trí thiết bị).

Đọc ký hiệu và hiểu nguyên lý hoạt động

Mỗi linh kiện trong tủ điện đều được đại diện bằng một ký hiệu chuẩn quốc tế (thường là IEC hoặc ANSI) trên sơ đồ. Bạn cần học thuộc và nhận diện được các ký hiệu này. Sơ đồ nguyên lý thể hiện logic hoạt động của hệ thống, cho biết dòng điện chạy qua những linh kiện nào, khi nào một thiết bị được kích hoạt, và các điều kiện để thực hiện một chức năng cụ thể.

Các bước cơ bản để đọc sơ đồ điện hiệu quả:

Tổng quan: Đọc tiêu đề, chú thích, danh mục linh kiện (bill of material) để nắm được cái nhìn tổng thể về hệ thống và các thiết bị được sử dụng.
Xác định nguồn cấp: Tìm điểm cấp nguồn chính (thường là L1, L2, L3 và N, PE) và đường đi của dòng điện.
Theo dõi mạch điều khiển: Bắt đầu từ nguồn cấp cho mạch điều khiển, theo dõi đường đi qua các nút nhấn, rơ le, tiếp điểm, và PLC để hiểu logic điều khiển.
Theo dõi mạch động lực: Xác định các thiết bị tiêu thụ điện năng lớn như động cơ, heater, và cách chúng được cấp nguồn qua các contactor, aptomat.
Xác định các mối liên hệ: Hiểu cách các tiếp điểm phụ của contactor, rơ le được sử dụng trong mạch điều khiển để khóa liên động (interlock) hoặc báo hiệu.

Việc thực hành đọc sơ đồ thường xuyên sẽ giúp bạn hình thành tư duy logic, từ đó dễ dàng phát hiện lỗi sai hoặc cải tiến trong quá trình đấu nối panel điều khiển tủ điện.

Kiểm tra và xác minh linh kiện theo sơ đồ trước khi đấu nối

Trước khi bắt tay vào cách đấu nối panel điều khiển tủ điện, một bước không thể bỏ qua là kiểm tra và xác minh tất cả các linh kiện thực tế so với sơ đồ điện. Điều này giúp đảm bảo bạn đang sử dụng đúng loại, đúng thông số và không thiếu bất kỳ thành phần nào.

Đối chiếu danh mục: So sánh danh sách linh kiện trên sơ đồ (hoặc BOM) với các linh kiện bạn có sẵn. Đảm bảo tất cả đều có mặt và đúng chủng loại.
Kiểm tra thông số kỹ thuật: Xác nhận dòng điện, điện áp, công suất của từng linh kiện thực tế có khớp với yêu cầu trong sơ đồ và tải của hệ thống hay không. Ví dụ, đảm bảo aptomat có dòng cắt phù hợp, cuộn hút contactor có điện áp đúng (24VDC, 220VAC…).
Xác định vị trí chân đấu nối: Mỗi linh kiện đều có các cọc đấu nối (terminal). Hãy tham khảo datasheet hoặc bản vẽ kèm theo thiết bị để xác định chính xác vị trí các chân nguồn, chân điều khiển, tiếp điểm thường mở (NO), thường đóng (NC). Điều này cực kỳ quan trọng để thực hiện cách đấu nối panel điều khiển tủ điện mà không bị nhầm lẫn.

Việc kiểm tra kỹ lưỡng trước khi đấu nối sẽ giúp bạn tránh được những sai sót đáng tiếc, tiết kiệm thời gian sửa chữa và đảm bảo an toàn tối đa cho hệ thống điện. Đây là bước đệm vững chắc để bạn thực hiện cách đấu nối panel điều khiển tủ điện một cách chính xác và hiệu quả nhất.
